高壓膠管

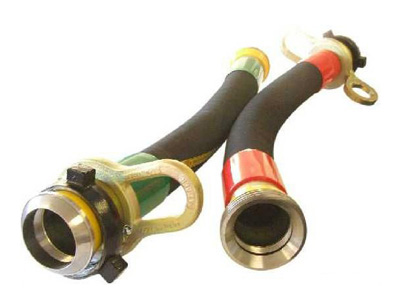

高壓石油鉆探膠管

Product description:
在線訂購

76mm高壓石油鉆探膠管

102mm高壓石油鉆探膠管

64mm高壓石油鉆探膠管

高壓石油鉆探膠管

適用范圍：

用于鉆井、固井、修井等作業中，作為泥漿管匯、固井管匯、節流壓井管匯等的柔性連接件，在高壓下輸送水基、油基泥漿、水泥漿及洗井液等。

溫度范圍：

-20℃~+121℃

外層：

耐油、耐天候、耐老化的外膠層

加強層：

2~8層鋼絲纏繞結構的增強層

內層：

耐油、耐弱酸、堿的合成橡膠

接頭類型：

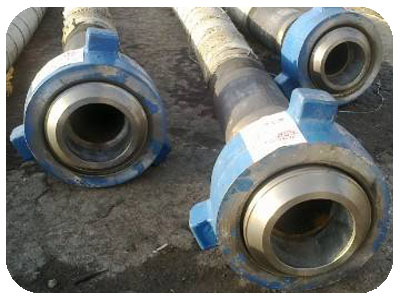

主要是API Spec 5B規定的管線管螺紋或者API Spec 6A規定的法蘭或卡箍式接頭或者是對焊或與管接頭制造成一體的錘擊式由壬，亦可按用戶要求制造。

執行標準：

API Spec 7K、ISO 6807、GOST 28618

詳細參數

A級

內徑 in.mm I.D	外徑 mm O.D	工作壓力 Mpa(psi) W.P	試驗壓力 Mpa(psi) T.P	最小爆破壓力 Mpa(psi) Burst Pressure	參考重量 Kg/m Weight	最小彎曲半徑 mm Min Bending Radius	連接螺紋 in Coupling Thread
2 51	73.3	10.3(1500)	20.7(3000)	25.8(3750)	4.1	900	21/2 LP
21/2 64	87.2	10.3(1500)	20.7(3000)	25.8(3750)	5.2	1200	3LP

B級

內徑 in.mm I.D	外徑 mm O.D	工作壓力 Mpa(psi) W.P	試驗壓力 Mpa(psi) T.P	最小爆破壓力 Mpa(psi) Burst Pressure	參考重量 Kg/m Weight	最小彎曲半徑 mm Min Bending Radius	連接螺紋 in Coupling Thread
2 51	74.2	13.8(2000)	27.6(4000)	34.5(5000)	4.4	900	21/2 LP
21/2 64	87.6	13.8(2000)	27.6(4000)	34.5(5000)	5.5	1200	3LP
3 76	103.5	13.8(2000)	27.6(4000)	34.5(5000)	8.9	1200	4LP

C級

內徑 in.mm I.D	外徑 mm O.D	工作壓力 Mpa(psi) W.P	試驗壓力 Mpa(psi) T.P	最小爆破壓力 Mpa(psi) Burst Pressure	參考重量 Kg/m Weight	最小彎曲半徑 mm Min Bending Radius	連接螺紋 in Coupling Thread
2 51	79	27.6(4000)	55.2(8000)	69.0(10000)	7	900	21/2 LP
21/2 64	99.5	27.6(4000)	55.2(8000)	69.0(10000)	12.9	1200	3LP
3 76	115.7	27.6(4000)	55.2(8000)	69.0(10000)	15.9	1200	4LP
31/2 89	133	27.6(4000)	55.2(8000)	69.0(10000)	21.2	1400	4LP
4 102	148.6	27.6(4000)	55.2(8000)	69.0(10000)	25.2	1400	5LP
5 127	179	27.6(4000)	55.2(8000)	69.0(10000)	37.9	1500	6LP
6 152	209.8	27.6(4000)	55.2(8000)	69.0(10000)	50.7	1800	6LP

D級

內徑 in.mm I.D	外徑 mm O.D	工作壓力 Mpa(psi) W.P	試驗壓力 Mpa(psi) T.P	最小爆破壓力 Mpa(psi) Burst Pressure	參考重量 Kg/m Weight	最小彎曲半徑 mm Min Bending Radius	連接螺紋 in Coupling Thread
2 51	85.5	34.5(5000)	69.0(10000)	86.3(12500)	10.6	900	21/2 LP
21/2 64	103.7	34.5(5000)	69.0(10000)	86.3(12500)	14.2	1200	3LP
3 76	120	34.5(5000)	69.0(10000)	86.3(12500)	18.3	1200	4LP
31/2 89	135.6	34.5(5000)	69.0(10000)	86.3(12500)	22.4	1400	4LP
4 102	148.6	34.5(5000)	69.0(10000)	86.3(12500)	25.2	1400	5LP
5 127	184.8	34.5(5000)	69.0(10000)	86.3(12500)	43	1500	6LP
6 152	209.8	34.5(5000)	69.0(10000)	86.3(12500)	50.7	1800	6LP

E級

內徑 in.mm I.D	外徑 mm O.D	工作壓力 Mpa(psi) W.P	試驗壓力 Mpa(psi) T.P	最小爆破壓力 Mpa(psi) Burst Pressure	參考重量 Kg/m Weight	最小彎曲半徑 mm Min Bending Radius	連接螺紋 in Coupling Thread
2 51	87.8	51.7(7500)	103.4(15000)	129.3(18750)	12	900	21/2 LP
21/2 64	115	51.7(7500)	103.4(15000)	129.3(18750)	22.3	1200	3LP
3 76	131.8	51.7(7500)	103.4(15000)	129.3(18750)	28.6	1200	4LP
31/2 89	146.8	51.7(7500)	103.4(15000)	129.3(18750)	32.9	1400	4LP
4 102	158.8	51.7(7500)	103.4(15000)	129.3(18750)	35.8	1400	5LP

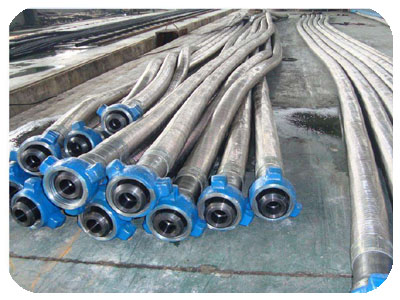

鋼絲纏繞鉆探高壓膠管

用途：鋼絲纏繞鉆探膠管用于油田固井、修井及石油地質勘探、小型鉆機和水利采煤、輸送泥漿及常溫水等流體介質。

結構：由內膠層、內膠保護層、中膠層、鋼絲纏繞層和外膠層組成。

執行標準：API Spec 7k ISO14693 GB/T24145

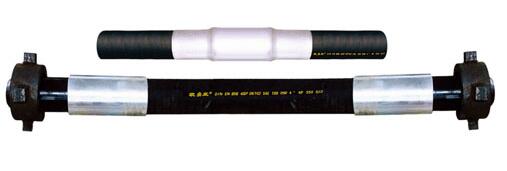

1.用途：高壓鉆探膠管用于石油鉆探、泥漿輸送系統中鉆井立管頂部與可垂直運動的水龍頭之間作柔性連接的水龍帶、用于鉆井泵管線與立管之間用于調整安裝誤差以便于連接和隔絕震動的水龍帶。適用于在高壓條件下大量輸送從旋轉式鉆探設備泵出且最低苯胺點位66攝氏度的水基或油基泥漿，且能防硫化氫侵蝕，油田井下作業輸送水、油、泥漿等高壓介質。
2.結構：由內膠層或不銹鋼鎧裝內管、碳纖維增強層、中膠層、鋼絲增強層（鋼鏈線增強層）、碳纖維外膠層組成。
3.類型：產品分為鋼絲增強型和鋼鏈線增強型。

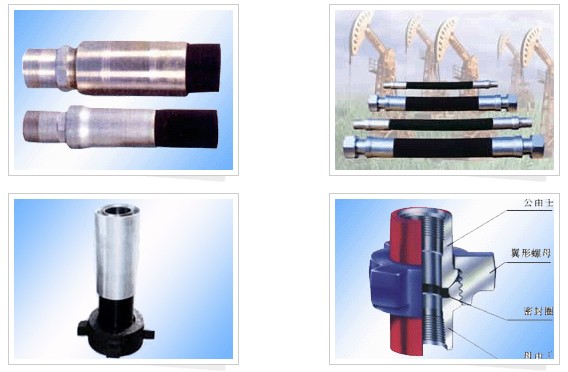

4.接頭型式：除采用API Spec 5B的管線管及油管螺紋外，還可提供由壬及法蘭連接形式，亦可按用戶要求制造。
執行標準：API spec 7K SY/T5469-92。

規格型號	膠管內徑 mm	膠管外徑 mm	纏繞層外徑 mm	工作壓力MPa	最小爆破壓力 MPa	最小彎曲半徑 mm	單位重量 kg/m
2SP-51-15	51±1.0	66±1.5	60.8±1.0	15	60	850	5.0
2SP-51-15	51±1.0	69±1.5	63.8±1.0	15	60	900	5.7
2SP-64-15	64±1.2	82±1.5	75±1.0	15	60	1000	5.7
2SP-76-15	76±1.4	99±2.0	92±2.0	15	60	1100	8.5
2SP-89-15	89±1.4	114±2.0	107±2.0	15	60	1200	9.5
2SP-102-15	102±1.5	126±2.0	119±2.0	15	60	1300	12
4SP-51-35	51±1.0	69±1.5	63.8±1.0	35	87	900	5.7
6SP-51-50	51±1.0	71±1.5	66.8±1.0	45	87	1000	6.2
4SP-64-35	64±1.2	85±1.5	78±1.0	35	87	1100	6.7
4SP-76-35	76±1.4	107±2.0	101±2.0	35	87	1200	16.2
4SP-89-35	89±1.4	122±2.0	114±2.0	35	87	1300	18.4
4SP-102-35	102±1.5	139±2.0	132±2.0	35	87	1400	20.3
4SP-51-35	51±1.0	69±1.5	63.8±1.0	35	87	900	5.7
6SP-51-70	51±1.0	72±1.5	66.8±1.0	70	175	1000	6.2
6SP-64-70	64±1.2	88±1.5	81±1.0	70	175	1200	7.4
6SP-76-70	76±1.4	116±2.0	109±2.0	70	175	1300	23.7
6SP-89-70	89±1.4	129±2.0	122±2.0	70	175	1400	26.6
6SP-102-70	102±1.5	142±2.0	135±2.0	70	175	1600	29.8

現有技術中油田鉆探用的膠管接頭，是連接鉆探設備與膠管的重要部件。它是由套筒與芯桿卡緊固連，將帶有鋼絲層的膠管扣壓緊固在套筒內孔與芯桿外圓上。通常使用于膠管內腔工作壓力<30Mpa的油田鉆探設備上。當油田鉆探所需膠管內腔的工作壓力>30Mpa 時，膠管接頭則存在以下不足：一是高壓力的工作環境易使膠管與接頭部位出現拔脫現象而無法使用：二是根據鉆探設備安裝的需要，通常要在膠管接頭連接端焊接由圭（即連接鉆探設備的活動接頭），焊接產生的高溫通過膠管接頭的另一端，使膠管內腔的密封膠層受熱變形滑離外移，撕裂損壞了膠管內腔的密封膠層，破壞了其密封性，工作時造成膠管內腔的高壓力液體向外泄漏，導致整根膠管報廢。上述兩點不足，在油田鉆探過程中，均增加了生產故障的發生率和使用成本的提高。

新型超高壓鉆探膠管接頭的技術方案是這樣實現的，包括套筒與芯桿環套相接構成的連接段：其改進在于：在所述構成連接段的套筒內孔與芯桿外圓表面上，依次分別對應配合連有抗拔脫段、密封段和過渡段。所述抗拔脫段，是在套筒內孔與芯桿外圓表面上，至少分別設有2個環形凹槽和凸起對應配合相接構成。所述密封段，是在套筒內孔與芯桿外圓表面上，至少分別設有5個環形凹槽和凸起密封相連構成。所述過渡段，是在套筒端部內孔表面上設有鎖緊槽，與芯桿端部外圓表面上設有止返槽對應配合鎖緊構成。

采取上述結構，通過套筒與芯桿對應配合相接或密封相連的抗拔脫段和密封段的緊固密封，經試驗：油田鉆探中膠管內腔工作壓力為70Mpa時，仍能有效地保證膠管接頭的抗拔脫性和密封性。通過套筒與芯桿端部過渡段的鎖止固緊，當在膠管接頭連接端高溫焊接由圭，膠管接頭與相連接的膠管內腔密封膠層受高溫?zé)嶙冃纬霈F(xiàn)滑離外移時，套筒和芯桿上的鎖緊槽和止返槽可將膠管牢固地卡緊鎖止在過渡段上，有效地保護了膠管內腔密封膠層免受撕裂損壞。同現有技術相比，消除了膠管接頭在油田鉆探中的生產故障發生并明顯降低了其使用成本。
