高壓膠管

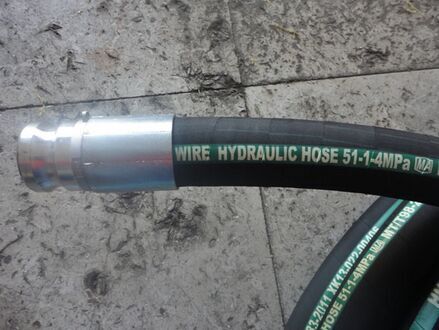

高壓鋼絲編織膠管

Product description: 高壓鋼絲編織膠管
在線訂購

一、高壓鋼絲編織膠管產品結構：
高壓鋼絲編織膠管結構是由耐液體的合成橡膠內膠層、中膠層、Ⅰ或Ⅱ或Ⅲ層鋼絲編織增強層、及耐天候性能優良的合成橡膠外膠層組成。
二、高壓鋼絲編織膠管產品用途：
鋼絲增強液壓橡膠軟管主要用于礦井液壓支架、油田開采，適宜于工程建筑、起重運輸、冶金鍛壓、礦山設備、船舶、注塑機械、農業機械、各種機床以及各工業部門機械化、自動化液壓系統中輸送具有一定壓力和溫度的石油基（如礦物油、可溶性油、液壓油、燃油、潤滑油）液體、水基液體（如乳化液、油水乳濁液、水）、氣體等和液體傳動用。
三、工作溫度：
油類-40℃—+100℃，空氣-30℃—+50 ℃，水乳液+80℃以下，超出請選用本廠專用產品。
四、產品特點：
1.膠管選用特種合成橡膠配合制成，具有優良的耐油、耐熱、耐老化性能。
2.高壓鋼絲編織膠管承壓力高，脈沖性能優越。
3.管體結合緊密，使用柔軟，在壓力下變形小。
4.膠管具有優良的耐曲繞性和耐疲勞性。
5.鋼絲編織膠管長度大，φ32以上定尺為20米，φ25以下可連達十米甚至百米以上。

五、鋼絲編織液壓膠管技術性能指標 (通徑φ5-51, φ51-127)

層數通徑壓力	膠管內徑 mm	膠管外徑mm		鋼絲層直徑 mm	工作壓力 MPa	最小爆破壓力 MPa	最小彎曲半徑 mm	參考重量 kg/m
1-5-21	5±0.5	12.7±0.8		9.5±0.6	21	63	90	0.25
1-6-21	6±0.5	16	+1.0	11.7±0.6	20	60	100	0.34
			-0.8
1-8-17.5	8±0.5	18	+1.0	13.7±0.6	17.5	52.5	115	0.42
			-0.8
1-10-16	10±0.5	20	+1.0	15.7±0.6	16	48	130	0.47
			-0.8
1-13-14	13±0.5	24	+1.2	19.7±0.8	14	42	180	0.64
			-0.8
1-16-12	16±0.5	27	+1.2	22.7±0.8	12	36	205	0.70
			-1.0
1-19-10	19±0.5	30	+1.2	25.7±0.8	10	30	240	0.84
			-1.0
1-22-9	22±0.5	33	+1.2	28.7±0.8	9	27	280	0.95
			-1.0
1-25-8	25±0.5	37	+1.2	32.2±0.8	8	24	300	1.09
			-1.0
1-32-6	32±0.7	44	+1.5	39.2±0.8	6	18	420	1.38
			-1.2
1-38-5	38±0.7	50	+1.5	45.2±0.8	5	15	500	1.80
			-1.2
1-51-4	51±1.0	63	+1.5	58.2±0.8	4	15	630	2.30
			-1.2
2-5-60	5±0.5	15.0±0.8		11.2±0.6	60	150	90	0.40
2-6-60	6±0.5	18	+1.0	13.5±0.6	60	150	100	0.45
			-0.8
2-8-50	8±0.5	20	+1.0	15.5±0.6	50	125	115	0.62
			-0.8
2-10-40	10±0.5	22	+1.0	17.5±0.6	40	100	130	0.71
			-0.8
2-13-30	13±0.5	26	+1.2	21.5±0.8	30	90	180	0.93
			-1.0
2-16-21	16±0.5	29	+1.2	24.5±0.8	21	63	205	1.00
			-1.0
2-19-18	19±0.5	32	+1.2	27.5±0.8	18	54	240	1.23
			-1.0
2-22-16	22±0.5	35	+1.2	30.5±0.8	16	48	270	1.38
			-1.0
2-25-14	25±0.5	39	+1.2	34±0.8	14	42	300	1.54
			-1.0
2-32-11	32±0.7	46	+1.5	41±0.8	11	33	420	1.92
			-1.2
2-38-10	38±0.7	52	+1.5	42±0.8	10	30	500	2.44
			-1.2
2-51-8	51±0.7	65	+1.5	60±0.8	8	24	630	3.28
			-1.2

3-5-72	5±0.5	17±0.8		13.2±0.6	72	180	120	0.5
3-6-68	6±0.5	19?	+1.0	15±0.6	68	170	140	0.56
			-0.8
3-8-54	8±0.5	22	+1.0	17.5±0.6	54	120	160	0.83
			-0.8
3-10-44	10±0.5	24	+1.0	19.5±0.6	44	110	180	0.95
			-0.8
3-13-32	13±0.5	28	+1.2	23.5±0.8	32	96	240	1.22
			-0.8
3-16-23	16±0.5	31	+1.2	26.5±0.8	23	69	300	1.3
			-1.0
3-19-20	19±0.5	34	+1.2	29.5±0.8	20	60	330	1.62
			-1.0
3-22-18	22±0.5	37	+1.2	32.5±0.8	18	54	380	1.81
			-1.0
3-25-16	25±0.5	41	+1.2	36.0±0.8	16	48	400	1.99
			-1.0
3-32-13	32±0.7	48	+1.5	43.0±0.8	13	39	450	2.46
			-1.2
3-38-12	38±0.7	54	+1.5	49.0±0.8	12	36	500	3.08
			-1.2
3-51-10	51±1.0	67	+1.5	62.0±0.8	10	30	630	3.96

3-32-13	32±0.7	46	+1.5	41±0.8	11	33	420	1.92
			-1.2
3-38-12	38±0.7	52	+1.5	42±0.8	10	30	500	2.44
			-1.2
3-51-10	51±0.7	65	+1.5	60±0.8	8	24	630	3.28

1-45-5	45±0.7	57	+1.5	52±0.8	5	15	600	2.04
			-1.2
2-45-11	45±0.7	59	+1.5	54±0.8	11	33	630	3.08

1-64-2.5	64±1.0	75±1.5		71±0.8	2.5	3.75	770	3.00
1-76-1.5	76±1.0	88	+1.0	84±0.6	1.5	4.5	930	3.50
			-0.8
1-89-1	89±1.0	103	+1.0	99±0.6	1	3	1100	4.40
			-0.8
1-102-0.8	102±0.5	115	+1.0	111±0.6	0.8	2.4	1250	5.00
			-0.8
2-64-5	64±0.5	79	+1.2	74±0.8	5	15	790	3.74
			-0.8
2-76-4	76±0.5	92	+1.2	86±0.8	4	12	920	4.77
			-1.0
2-89-3	89±0.5	106	+1.2	99±0.8	3.5	10.5	1060	5.73
			-1.0
2-102-2.5	102±0.5	118	+1.2	112±0.8	3	9	1200	6.16

3-64-6	64±1	80	+1.2	75±0.8	6	18	790	4.72
			-1.0
3-76-5	76±1	92	+1.2	88±0.8	5	15	960	5.69
			-1.0
3-89-4	89±1	107	+1.5	101±0.8	4	12	1100	6.8
			-1.2
3-102-3	102±1	120	+1.5	114±0.8	3	9	1280	7.34
			-1.2
3-127-2.5	127±1	145	+1.5	139±0.8	2.5	7.5	1560	8.45

注：本企業鋼絲編織膠管參照GB/T3683-1992標準設計制作，并可根據要求制作ISO/DIS1436-1985，DIN20022及SAE100RIAT，SAE100R2AT標準膠管，本標準不適合蓖麻油基和脂基液體。

六、注意事項：
1.彎曲半徑不應小于給定的彎曲半徑，防止損壞膠管骨架或因過度伸張，提早損壞。
2.根據使用條件，正確選用膠管品種，規格，勿錯用或代用。
3.高壓鋼絲編織膠管使用時，壓力要均衡緩步調節，避免突然壓力增大而損壞管體。
4.工作地點變動時，應離地搬運，不可拖地，以免劃傷外膠后，腐蝕骨架層。
5.輸送腐蝕液體，用完后內部應清除干凈，防止殘留物長久腐蝕管體，或選用相應系列產品。

以上參數參照國標GB/T3683-92標準，未盡規格參數請來電咨詢。
